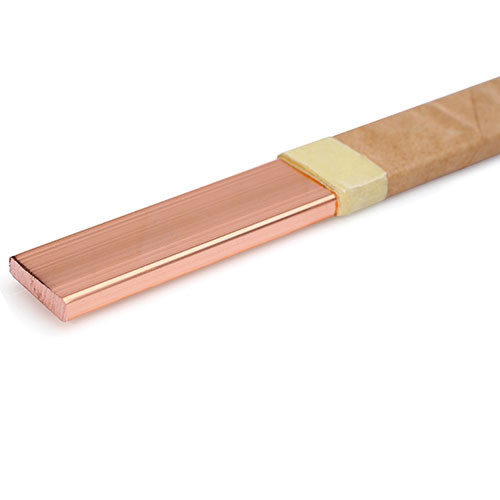

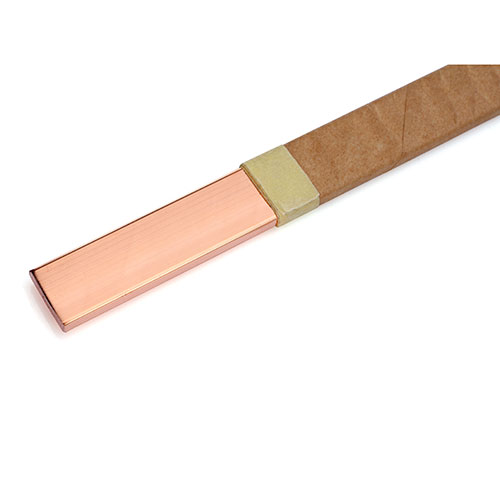

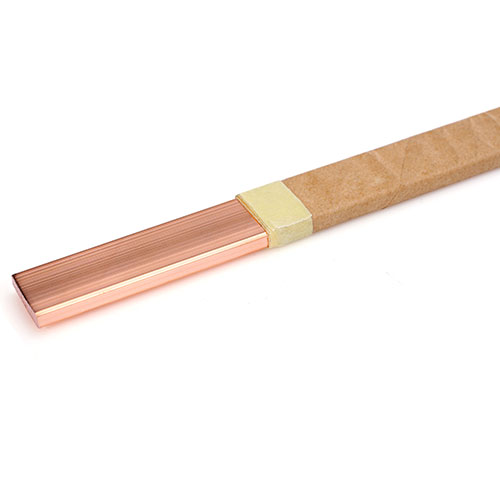

電話電纜紙銅扁線

產品介紹：電纜紙包線是由無氧銅桿或電工圓鋁桿經一定規格的模具擠壓或拉拔后退火處理的導線，再在銅（鋁）導體上繞包兩層或兩層以上絕緣紙(包括電話紙、電纜紙、高壓電纜紙、匝間絕緣紙等)的繞組線，適用于油浸式變壓器線圈及其它類似電器繞組用線。經擠壓工藝生產的電工裸銅（鋁）導線是生產電纜紙包線是理想的材料。

收藏此商品
分享到：

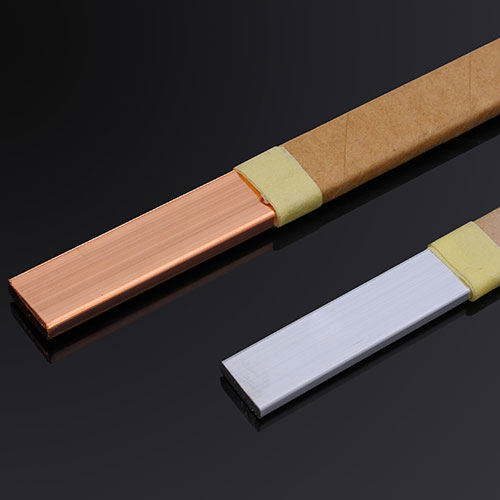

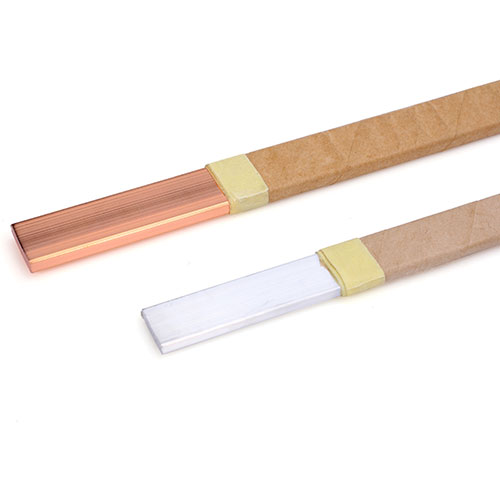

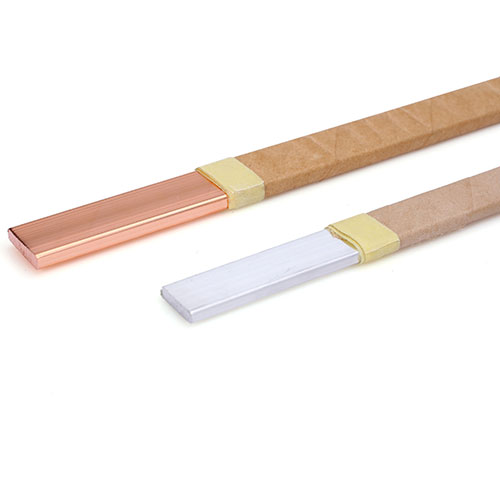

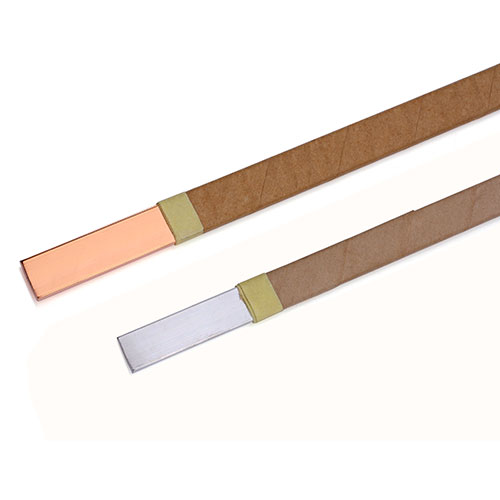

電纜紙包線簡介

●產品名稱：電纜紙包線

●產品介紹：電纜紙包線是由無氧銅桿或電工圓鋁桿經一定規格的模具擠壓或拉拔后退火處理的導線，再在銅（鋁）導體上繞包兩層或兩層以上絕緣紙(包括電話紙、電纜紙、高壓電纜紙、匝間絕緣紙等)的繞組線，適用于油浸式變壓器線圈及其它類似電器繞組用線。經擠壓工藝生產的電工裸銅（鋁）導線是生產電纜紙包線是理想的材料。

●執行標準：GB/T7673-2008

●生產范圍：

鋁扁線

窄邊尺寸：a:1.00mm—8.00mm

寬邊尺寸：b:3.00mm—25.00mm

銅扁線

窄邊尺寸a:0.90mm—5.60mm

寬邊尺寸b:2.00mm—16.00mm

銅鋁圓線

導體標稱直徑：φ1.7—φ8.0

若選用規格超出以上范圍，請于我們聯系。

●材料：
  鋁扁線應符合GB5584.3-2009規定，20℃時的電阻率不大于0.0280Ωmm2/m
  銅扁線應符合GB5584.2-2009規定，20℃時的電阻率不大于0.017241Ωmm2/m

●電纜紙包圓（扁）線的絕緣厚度應分別符合以下要求或由供需雙方協商規定：

電纜紙包圓線                                                                   單位：mm

導體標稱直徑	1.000≤d≤5.00
標稱絕緣厚度	0.30	0.45	0.80	1.20	1.80	4.25
允許偏差	±0.05	±0.05	±0.10	±0.12	±0.15	±0.30
注：介于兩種規格之間的厚度，取大規格對應的偏差

電纜紙包扁線                                                                    單位:mm

標稱絕緣厚度δ(A-a)或(B-b)（mm）		偏差/%
大于	小于或等于	偏差/%
—	0.50	+0 -10
0.50	1.25	+0 -7.5
1.25	—	+0 -5
注：若最大外形尺寸沒超過導體最大尺寸加上本規定的最大絕緣厚度，允許絕緣厚度超過規定值。

● 電話電纜紙包線的彎曲標準

電纜紙包圓線單位：mm 電纜紙包扁線單位：mm

絕緣厚度/mm	實驗方法	試棒直徑	絕緣厚度/mm	實驗方法	試棒直徑
0.30≤σ≤0.80	卷繞	100	0.30≤σ≤0.80	寬邊彎曲	150
1.20≤σ≤4.25	卷繞	150	1.20≤σ≤4.25	寬邊彎曲	200
